擁有自己的設(shè)計(jì)團(tuán)隊(duì) , 設(shè)備選型 , 可以讓模具變得相對(duì)更加光亮,減少工件的變形量。
產(chǎn)品性能穩(wěn)定,延展性高,不易變形,嚴(yán)格質(zhì)量管理,產(chǎn)品監(jiān)測(cè)到各生產(chǎn)點(diǎn)。
質(zhì)量專(zhuān)人把控,合格出廠(chǎng),可追溯性是3年。
專(zhuān)業(yè)客服為您提供技術(shù)指導(dǎo)和答疑。
南通漢科新能源開(kāi)發(fā)有限公司是一家專(zhuān)業(yè)熱處理集團(tuán)公司,公司地處運(yùn)洋河畔的里下河水鄉(xiāng)的南通市海安縣白甸鎮(zhèn).至今有十多年熱處理技術(shù)經(jīng)驗(yàn).通過(guò)日本小松、ISO9001-2000認(rèn)證,TS16949-2002汽車(chē)行業(yè)認(rèn)證。

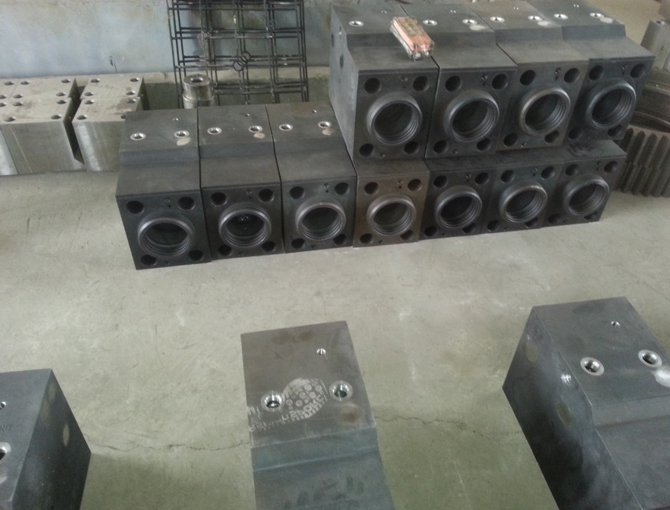

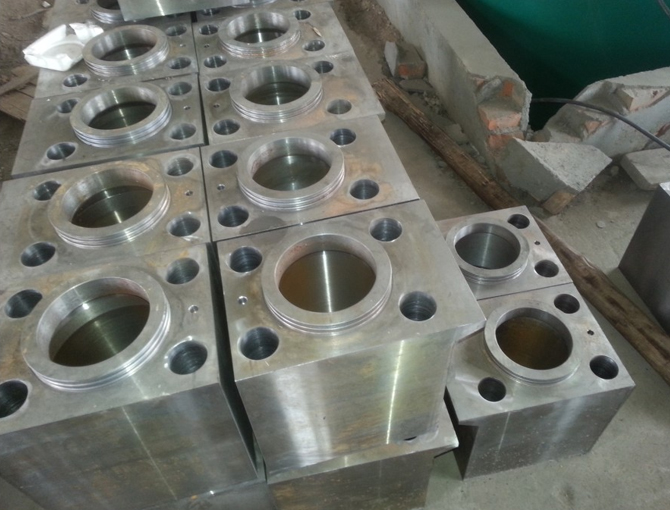

國(guó)內(nèi)的熱處理設(shè)備及技術(shù)針對(duì)不同材質(zhì)需求,提供完善的熱處理方案.專(zhuān)業(yè)服務(wù)長(zhǎng)三角地區(qū)(滲碳、碳氮共滲、滲硫氮化、氣體氮化、真空滲碳、等溫淬火、高頻淬火、淬火、調(diào)質(zhì)、 麻淬火、正火、退火、深冷處理等。

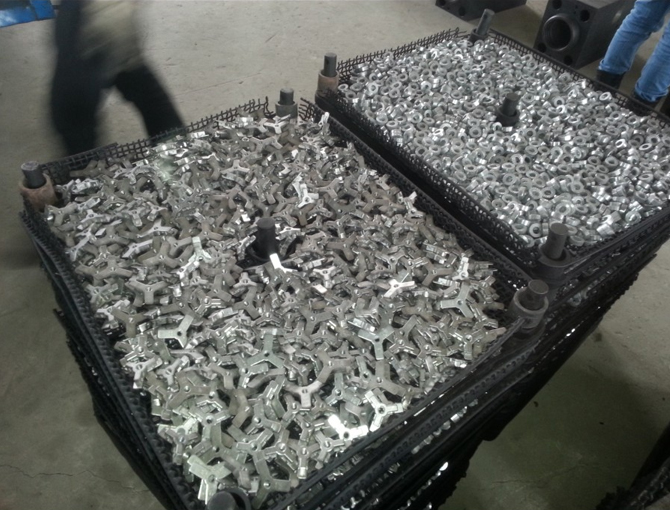

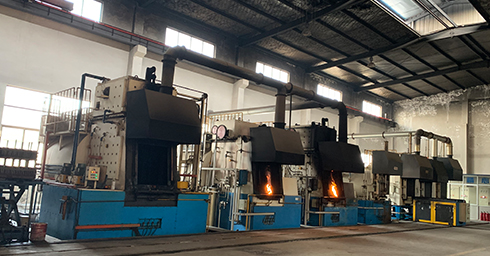

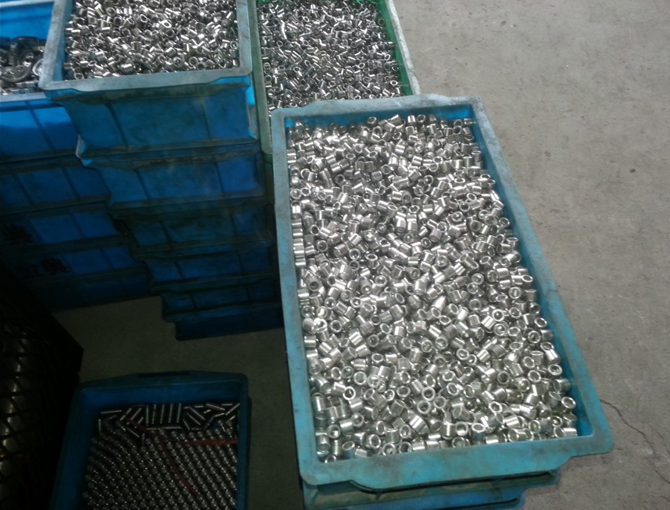

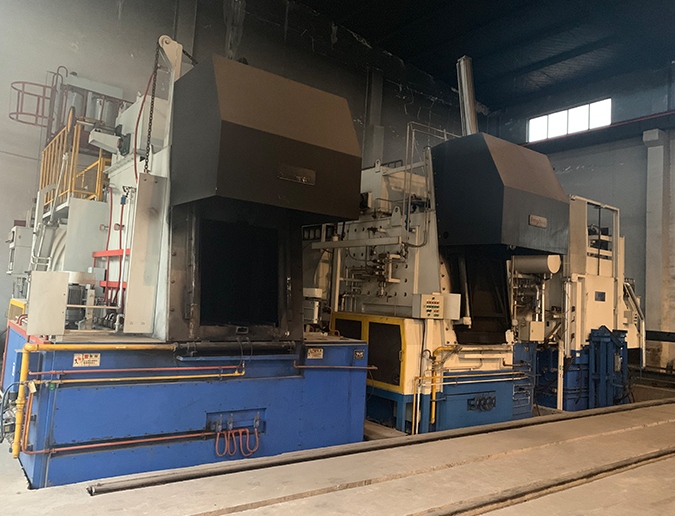

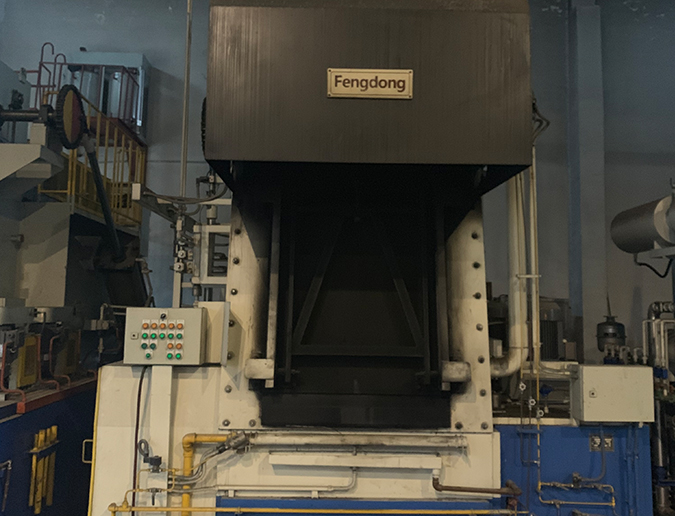

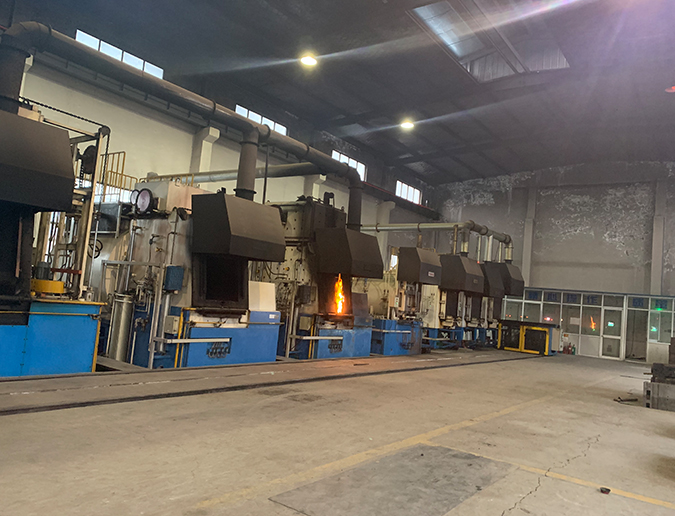

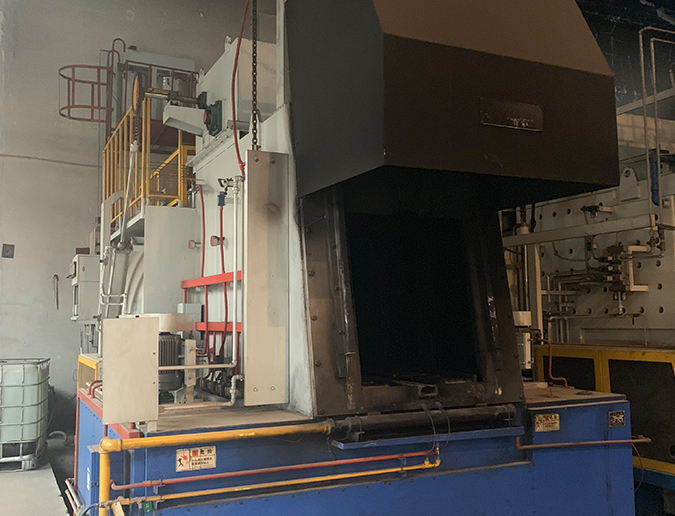

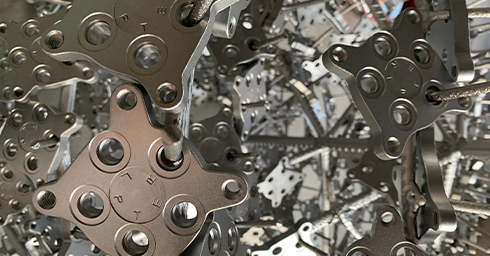

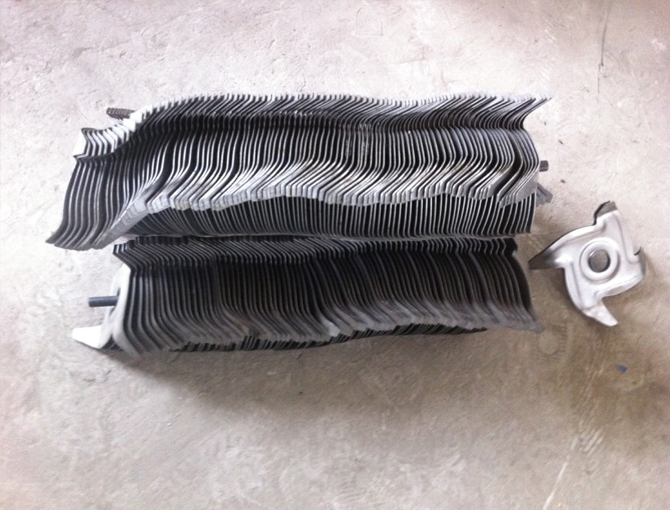

根據(jù)目前長(zhǎng)三角地區(qū)汽車(chē)、電子行業(yè)沖壓件熱處理品質(zhì)要求不斷提升,公司2006年5月從國(guó)外引進(jìn)滲氮爐等專(zhuān)業(yè)設(shè)備。專(zhuān)門(mén)針對(duì)沖壓件、彈片、鋼片、鋼夾等(硬度、韌性、耐疲勞度、變形量)穩(wěn)定性要求高的產(chǎn)品。目前已經(jīng)在上柴、長(zhǎng)城汽車(chē)、南京依維柯等一些廠(chǎng)家的產(chǎn)品部件上得到體現(xiàn)。
熱處理加工是指固態(tài)材料通過(guò)加熱、保溫和冷卻的手段獲得預(yù)期的組織和性能,該工藝一般包括加熱、保溫、冷卻3個(gè)過(guò)程,接下來(lái)小編詳細(xì)為您介紹一下吧! 1.加熱:利用木炭、煤、電等作為熱源直接加熱或通過(guò)熔融的鹽或金屬,或浮動(dòng)粒子進(jìn)行間接加熱,也可用涂料或包裝方法進(jìn)行保護(hù)加熱。 2.保溫:將固態(tài)材料加熱到相變溫度以上,以獲得高溫組織,選擇和控制加熱溫度是保證熱處理質(zhì)量的主要問(wèn)題。 3.冷卻:冷卻方法因工藝的不同而不同,主要是控制冷卻速度。一般退火的冷卻速度慢,正火的冷卻速度較快,淬火的冷卻速度更快。 金屬通過(guò)熱處理加工,金屬材料表面或內(nèi)部的組織結(jié)構(gòu)及性能會(huì)發(fā)生改變,加工過(guò)程中,上述工藝過(guò)程需相互銜接,不可間斷。
熱處理存在于淬火件不同部位上能引起應(yīng)力集中的因素(包括冶金缺陷在內(nèi)),對(duì)淬火裂紋的產(chǎn)生都有促進(jìn)作用,但只有在拉應(yīng)力場(chǎng)內(nèi)(尤其是在大拉應(yīng)力下)才會(huì)表現(xiàn)出來(lái),若在壓應(yīng)力場(chǎng)內(nèi)并無(wú)促裂作用?! 〈慊鹄鋮s速度是一個(gè)能影響淬火質(zhì)量并決定殘余應(yīng)力的重要因素,也是一個(gè)能對(duì)淬火裂紋賦于重要乃至決定性影響的因素。為了達(dá)到淬火的目的,通常必須加速零件在高溫段內(nèi)的冷卻速度,并使之超過(guò)鋼的臨界淬火冷卻速度才能得到馬氏體組織。就殘余應(yīng)力而論,這樣做由于能增加抵消組織應(yīng)力作用的熱應(yīng)力值,故能減少工件表面上的拉應(yīng)力而達(dá)到抑制縱裂的目的。其效果將隨高溫冷卻速度的加快而加大。而且,在能淬透的情況下,截面尺寸越大的工件,雖然實(shí)際冷卻速度更緩,開(kāi)裂的危險(xiǎn)性卻反而愈大。這一切都是由于這類(lèi)鋼的熱處理隨尺寸的加大實(shí)際冷卻速度減慢,熱應(yīng)力減小,組織應(yīng)力隨尺寸的加大而增加,形成以組織應(yīng)力為主的拉應(yīng)力作用在工件表面的作用特點(diǎn)造成的。并與冷卻愈慢應(yīng)力愈小的傳統(tǒng)觀(guān)念大相徑庭。對(duì)這類(lèi)鋼件而言,在正常條件下淬火的高淬透性鋼件中只能形成縱裂?! ”苊獯懔训目煽吭瓌t是設(shè)法盡量減小截面內(nèi)外馬氏體轉(zhuǎn)變的不等時(shí)性。僅僅實(shí)行馬氏體轉(zhuǎn)變區(qū)內(nèi)的緩冷卻不足以預(yù)防縱裂的形成。一般情況下只能產(chǎn)生在非淬透性件中的弧裂,雖以整體快速冷卻為必要的形成條件,可是它的真正形成原因,卻不在快速冷卻(包括馬氏體轉(zhuǎn)變區(qū)內(nèi))本身,而是淬火件局部位置,在高溫臨界溫度區(qū)內(nèi)的冷卻速度顯著減緩,因而沒(méi)有淬硬所致。產(chǎn)生在大型非淬透性件中的橫斷和縱劈,是由以熱應(yīng)力為主要成份的殘余拉應(yīng)力作用在淬火件中心,而在淬火件末淬硬的截面中心處,首先形成裂紋并由內(nèi)往外擴(kuò)展而造成的。為了避免這類(lèi)裂紋產(chǎn)生,往往使用水--油雙液淬火工藝?! ≡跓崽幚砉に囍袑?shí)施高溫段內(nèi)的快速冷卻,目的僅僅在于確保外層金屬得到馬氏體組織,而從內(nèi)應(yīng)力的角度來(lái)看,這時(shí)快冷有害無(wú)益,冷卻后期緩冷的目的,主要不是為了降低馬氏體相變的膨脹速度和組織應(yīng)力值,而在于盡量減小截面溫差和截面中心部位金屬的收縮速度,從而達(dá)到減小應(yīng)力值和抑制淬裂的目的。
隨著現(xiàn)代我們對(duì)鋼鐵的應(yīng)用已經(jīng)成為了現(xiàn)代生產(chǎn)中常用的一種,平時(shí)我們?cè)谶M(jìn)行使用時(shí),都會(huì)進(jìn)行表面熱處理,在處理之后常會(huì)出現(xiàn)脫碳現(xiàn)象,我們應(yīng)當(dāng)如何處理呢。 1、工件加熱時(shí),盡可能地降低加熱溫度及在高溫下的停留時(shí)間。合理地選擇加熱速度以縮短加熱的總時(shí)間?! ?、控制適當(dāng)?shù)募訜釟夥眨钩尸F(xiàn)中性或采用保護(hù)性氣體加熱。 3、熱壓力加工過(guò)程中,如果因?yàn)橐恍┡既灰蛩厥股a(chǎn)中斷,應(yīng)降低爐溫以待生產(chǎn)恢復(fù),如停頓時(shí)間很長(zhǎng),則應(yīng)將坯料從爐內(nèi)取出或隨爐降溫?! ?、進(jìn)行冷變形時(shí)盡可能地減少中間退火的次數(shù)及降低中間退火的溫度,或者用軟化回火代替高溫退火。進(jìn)行中間退火或軟化回火時(shí),加熱應(yīng)在保護(hù)介質(zhì)中進(jìn)行。 5、高溫加熱時(shí),鋼的表面利用覆蓋物及涂料保護(hù)以防止氧化和脫碳。 我們?cè)趯?duì)正確的熱處理過(guò)程操作及增大工件的加工余量,以使脫碳層在加工時(shí)能完全去掉。同時(shí)在進(jìn)行處理時(shí),也應(yīng)當(dāng)做好維護(hù)保養(yǎng),以此來(lái)對(duì)整個(gè)產(chǎn)品做到維護(hù)。

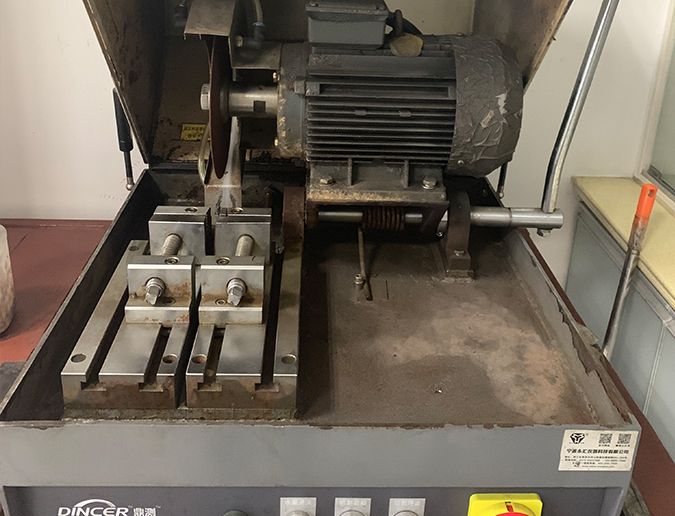

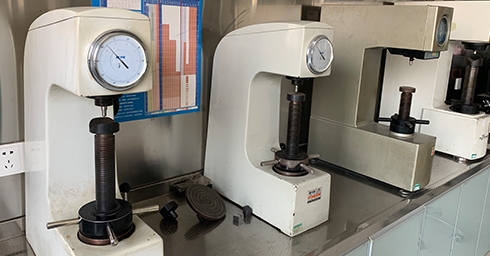

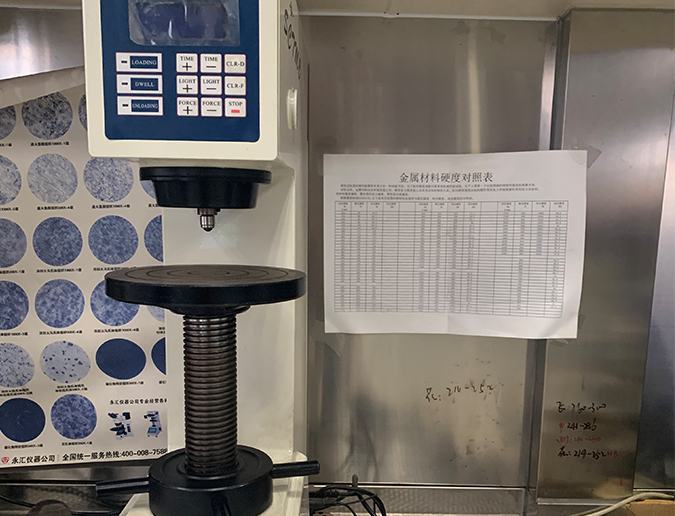

熱處理零件的技術(shù)要求不同,采用的熱處理工藝也不同,進(jìn)行質(zhì)量檢驗(yàn)的項(xiàng)目和方法也不一樣。在熱處理生產(chǎn)中常用的質(zhì)量檢驗(yàn)項(xiàng)目和方法有以下幾種。 ?。ㄒ唬┗瘜W(xué)成分的檢驗(yàn) 1)火花鑒別法。在熱處理生產(chǎn)中有經(jīng)驗(yàn)的檢驗(yàn)人員和熱處理工,都能靠觀(guān)察材料被砂輪磨削時(shí)產(chǎn)生的火花特征來(lái)鑒別零件材料的化學(xué)成分?! ?)光譜分析法。用光譜儀可以測(cè)量和記錄出不同元素的譜線(xiàn)的波長(zhǎng)和強(qiáng)度,對(duì)照譜線(xiàn)表即可得出材料中所含元素及含量。 3)化學(xué)分析法。在實(shí)驗(yàn)室用化學(xué)分析的方法可以準(zhǔn)確地分析出金屬材料中所有元素的含量,這種方法在工廠(chǎng)中常用。 4)微區(qū)化學(xué)成分分析。微區(qū)化學(xué)成分分析的方法由電子探針x射線(xiàn)分析,俄歇電子能譜分析,離子探針?lè)治龅确椒??! 。ǘ┖暧^(guān)組織檢驗(yàn)及斷口分析 1)宏觀(guān)檢驗(yàn)法。鋼材的宏觀(guān)經(jīng)驗(yàn)常用酸浸腐蝕的方法,包括熱酸浸蝕檢驗(yàn),冷酸浸蝕檢驗(yàn),電解酸蝕等方法?! ?)斷口分析。分析包括宏觀(guān)斷口分析,顯微斷口分析。 ?。ㄈ╋@微組織分析 1)鋼熱處理后的纖維組織鑒別?! ?)鋼的顯微缺陷檢驗(yàn)?! ?)鋼中非金屬夾雜物的檢驗(yàn)。 4)化學(xué)熱處理的層深測(cè)定?! ?)灰鑄鐵的組織檢驗(yàn)。 6)常用有色金屬的組織分析?! 。ㄋ模┝W(xué)性能試驗(yàn) 1)熱處理零件的硬度檢驗(yàn)?! ?)熱處理零件的機(jī)械性能試驗(yàn)?! 。ㄎ澹o(wú)損檢測(cè) 1)內(nèi)部缺陷的檢測(cè)。 2)表層缺陷檢測(cè)。
